设备说明

1.1 设备用途

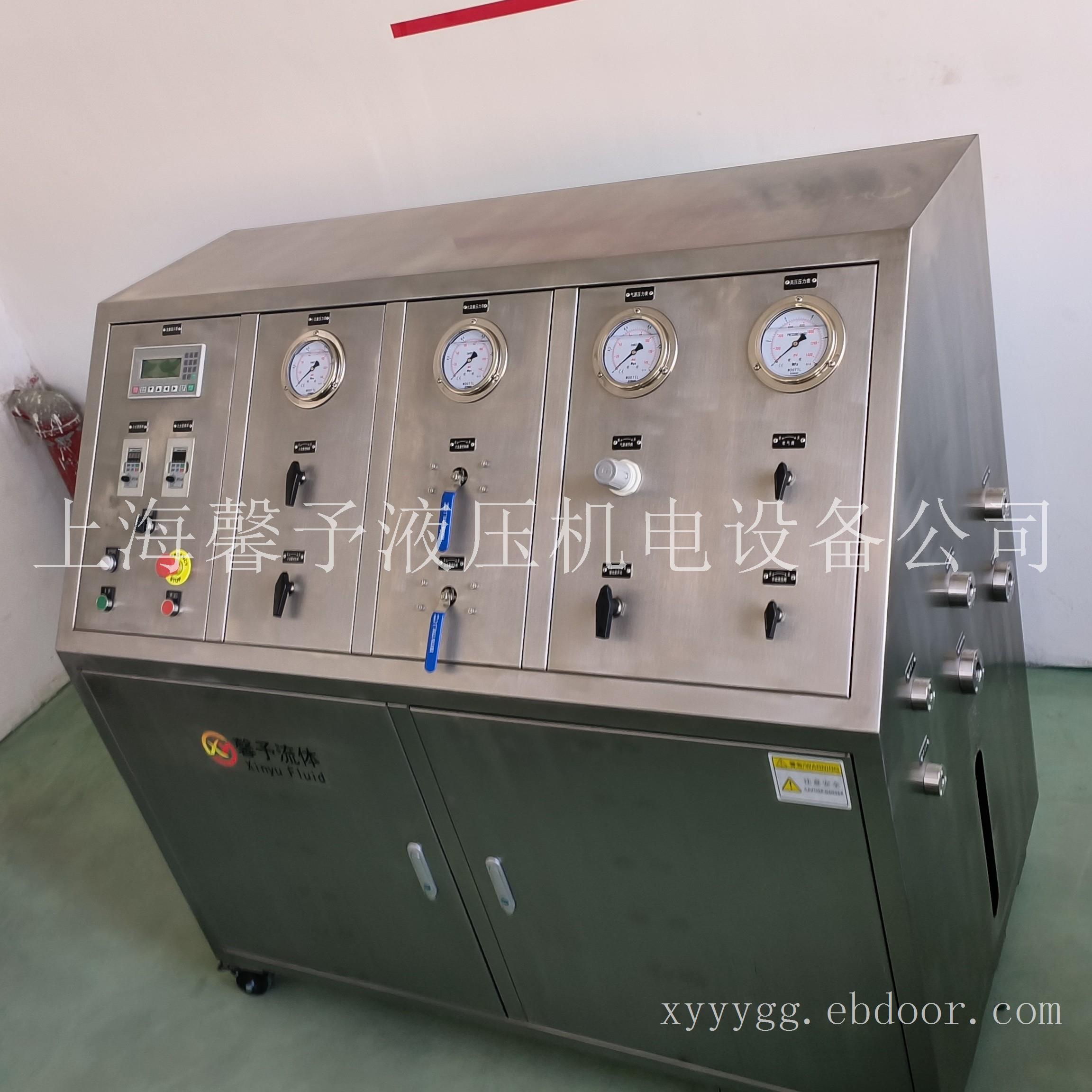

本设备由上海馨予液压机电设备有限公司设计制造，用于客户产品的水压静压测试和流量测试，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

1.2 技术参数

? 设备外形尺寸：1500x800x1400（长x宽x高mm）

? 试验方式：升压-保压-泄压，流量

? 试验压力范围：15～60Bar

? 液泵增压比：15:1

? 流量测试范围：0～3L/min，2～25L/min

? 水泵输出流量：小水泵16L/min(空载)，大水泵50/min(空载)

? 水泵输出扬尘：小水泵25m，大水泵52m

? 试验介质：水

? 介质温度：常温

? 压力测量精度：±1.6%

? 流量测量精度：±1%

? 试验工位：水压1工位，小流量1工位，大流量1工位

? 气源入口：NPT1/2F

? 高压出口/回路口：G1/4F-120°

? 大流量出口/回路口：NPT 1”F

? 小流量出口/回路口：NPT1/2F

? 控制方式：手动控制

? 液箱容积：60L

? 气源要求：6～8bar，1.0m3/min

? 电源电压：AC380V 50Hz

? 设备功率：2.0KW

1.3 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。
